Die ECO-Jack Schwerlastheber sind in fünf verschiedenen Serien mit Traglasten bis 50 Tonnen erhältlich. Folgende Merkmale zeichnen die Universalheber aus:

  • Patentierte HebelascheDie Verstellung der Hebelasche mit nur einer Hand ohne Kippbewegung gewährleistet ein sicheres Anheben der Last.
  • Geringes EigengewichtEine Gewichtsreduzierung um bis zu 20% gegenüber vergleichbaren Geräten wird erreicht durch hochwertiges Material und verbesserte Konstruktion.
  • Exakte FührungenSorgen für präzise Hub- und Senkbewegungen und garantieren eine lange Lebensdauer.
  • Um ca. 225° schwenkbare PumpenhebelVoller Pumpenhub von allen Seiten.
  • Ein feindosierbares AblassventilErmöglicht punktgenaues Absenken mit einer präzise gesteuerten Senkgeschwindigkeit.
  • SchwenkfüßeSichern die zu hebende Last, indem sie ein Kippen des Maschinenhebers verhindern.
  • Ein wartungsfreier Hydraulikanschluss bietet bei der Standardserie ab 10 Tonnen Traglast die Möglichkeit, externe Pumpen tropffrei anzuschließen.
  • Seitlich angebrachte Griffedie aus alle Positionen heraus die volle Pumpbewegung des um 225º drehbaren Pumpenhebels ermöglichen. Die seitlich angebrachten Griffe stehen nicht nach oben über und müssen deshalb auch nicht bei einem Einsatz mit Hub auf der Kopfplatte entfernt werden. Sie ermöglichen auch ein präzises und leichtes Positionieren des Hebers unter der Last.

Individuell auf die Kunden zugeschnittene Sonderlösungen bietet HTS immer dann an, wenn das Serienprogramm für spezielle Anwendungsfälle nicht passt.

Fragen und Antworten

HTS entwickelt und produziert seit 1998 in Fellbach (Baden-Württemberg) unsere ECO-Jack® Hebesysteme und ECO-Skate® Transportsysteme. Wir legen großen Wert auf unseren Produktionsstandort in Fellbach. Die komplette Fertigung der ECO-Jack® Hebegeräte und ECO-Skate® Transportfahrwerke wird bei uns im Haus mit modernsten Maschinen und Robotertechnik unterstützt. Regelmäßige Kontrollen bis zur Endauslieferung garantieren ein Höchstmaß an Qualität.

In allen Bereichen der Fertigung, Wartung, des innerbetrieblichen Transports und Service können mit Hilfe von Maschinenhebern schwere Lasten sicher angehoben werden. Das geschieht durch einen Zylinder im Inneren des Gerätes, der über eine integrierte hydraulische Pumpe nach oben bewegt wird. Durch die schwenkbaren Stützfüße und die seitlich angebrachten Griffe können die hydraulischen Heber optimal an dem zu hebenden Gut positioniert werden. Die verstellbare Hebelasche befindet sich unter der Last und die Schwenkfüße zeigen nach vorne, damit ein Kippen des Hydraulikhebers vermieden wird. Dann wird die Maschine oder Last mit der Pumpe angehoben und kann danach auf ein Transportfahrwerk gesetzt und an eine andere Stelle gefahren werden.

Der Einsatz kann generell in allen industriellen und handwerklichen Bereichen auf festen, ebenen und entsprechend belastbaren Untergründen erfolgen. Das Anheben von schweren Lasten in Fertigung, Wartung, innerbetrieblicher Transport oder Service darf nur von entsprechend eingewiesenem Personal ausgeführt werden.

Zuerst muss das Gesamtgewicht der zu hebenden Last bekannt sein. Um die entsprechende Traglast zu finden benötigt man den Schwerpunkt und die Maße der Maschine und die daraus resultierende Kraft sowie die Stelle, an der der Maschinenheber angesetzt werden kann. Idealerweise hebt man beispielsweise Maschinen mit zwei Maschinenhebern an. Aber auch vier oder sogar mehr können in Einzelfällen benötigt und eingesetzt werden. Je nach Anzahl der verwendeten Maschinenheber erhöht oder verringert sich die nötige Traglast. Die genauen Daten finden Sie im Faktenblatt des jeweiligen Hebers. Beachten Sie die reduzierte Traglast auf der Hebelasche.

ECO-Jack® Maschinenheber gibt es zwischen 3 und 50 Tonnen Traglast in verschiedenen Ausführungen. Alle haben eine verstellbare Hebelasche.

Ja, die Traglast auf der Hebelasche ist in der Regel ca. 20% geringer als auf der Kopfplatte des Hydraulikzylinders.

Bei allen ECO-Jack® Maschinenhebern von HTS können Sie die Hebelasche mehrfach verstellen. Durch das durchdachte Design sind keine komplizierten Bewegungen und nur eine Hand nötig.

Die Verstellbarkeit der Hebelasche ermöglicht das Ansetzen und Positionieren in unterschiedlichen Höhen unter der Maschine bei größerem Abstand zum Untergrund. Nur bei eingefahrenem Zylinder kann der Maschinenheber mit seiner Hebelasche die Maschine um den maximalen Hub anheben.

Manchmal muss eine Maschine mit einem zweiten Hub auf die endgültige Höhe gebracht werden. Hierzu wird die Maschine mit dem vollen Hub angehoben und zum Beispiel mit Hölzern unterlegt und darauf abgesetzt. Die Hebelasche wird mit wenigen Handgriffen eine Stufe höher verstellt und ein weiterer Hebevorgang gestartet. Durch die verstellbare Hebelasche kann der Gesamthub also deutlich vergrößert werden.

Generell kann man zwischen Geräten mit einer integrierten Hydraulikpumpe und Anschlüssen für externe hydraulische Hand- oder Elektropumpen unterscheiden. Ein Maschinenheber der ECO-Jack® S-Serie mit eingebauter Hydraulikpumpe wird direkt über den Pumpenhebel bedient. Heben und Senken findet dabei ohne weitere Ausrüstung statt. Bei den größeren Maschinenhebern sind zwei Pumpen vorhanden. Damit können Leerhubzeiten verkürzt werden. Ebenfalls verfügen die größeren Heber zusätzlich über einen externen Anschluss für eine Hydraulikpumpe.

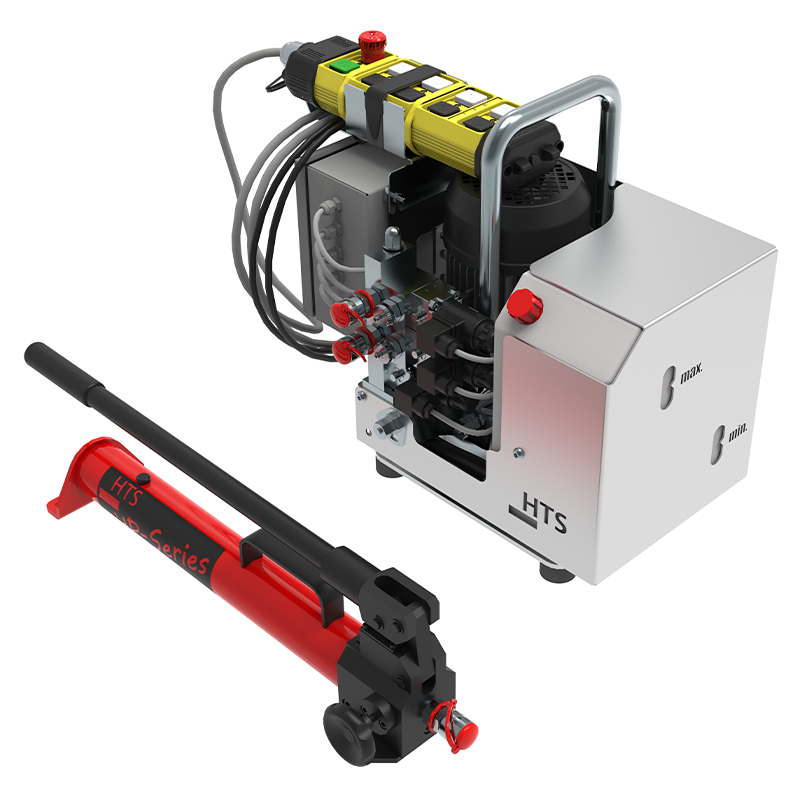

Die hydraulischen Maschinenheber der ECO-Jack® XR-Serie werden über einen externen Pumpenanschluss mittels Schlauch entweder mit Hand- oder Elektropumpen betrieben. Dabei können auch mehrere ECO-Jack® Maschinenheber gleichzeitig bedient werden.

Einen weiteren Unterschied weisen die Hydraulikheber der ECO-Jack® G-Serie auf. Sie werden zur Wartung und Reparatur von Flurförderzeugen und ähnlichen Geräten eingesetzt und verfügen zu diesem Zweck über eine längere Hebelasche sowie nicht schwenkbare lange Stützfüße. Diese sind nötig, um den Heber besser unter den Geräten platzieren zu können und ein Kippen nach vorne sicher zu verhindern.

Bitte lassen Sie nur eingewiesenes und im Umgang mit diesen Geräten vertrautes Personal diese Geräte bedienen. Achten Sie immer auf eine gültige UVV Prüfplakette. Unterziehen Sie den Maschinenheber vor jedem Einsatz einer Sichtprüfung und prüfen Sie das Gerät auf Funktionsfähigkeit. Verwenden Sie den Maschinenheber NICHT, wenn dieser einen Defekt aufweist. Weitere Informationen finden Sie in der Bedienanleitung.

Einfache Geräte haben in der Regel eine fixierte Hebelasche. ECO-Jack® Maschinenheber verfügen immer über eine einteilige verstellbare Hebelasche. Sie kann mit einer Hand und direkt waag- und senkrechten Bewegungen verstellt werden. Die höhenverstellbare Hebelasche macht die Geräte flexibler und erhöht den möglichen Hub.

Einfache Geräte haben starre Stützfüße. Die Geräte von HTS haben in der Regel (außer ECO-Jack® G-Serie) schwenkbare Stützfüße. Dies erlaubt das Anheben von Maschinen an sehr engen Stellen wo feste Stützfüße im Weg sein könnten.
Einfache Geräte haben einen starren Pumpenhebel. Dieser schränkt die Einsatzmöglichkeiten ein, vor allem beim Arbeiten unter engstem Raum. Außerdem könnte solch ein Hebel an Maschinenverkleidungen anstoßen. Bei allen ECO-Jack® Maschinenhebern mit eingebauter Hydraulikpumpe kann man diese durch den schwenkbaren Pumpenhebel optimal von fast allen Seiten bedienen. Mit Hilfe der seitlichen Positioniergriffe am Maschinenheber lassen sich die Heber optimal an die Einsatzstelle schieben.

Einfache Geräte können den Zylinder nur mit einem Pumpenhebel und einem kleinen Ventil unkontrolliert ablassen. Alle ECO-Jack® Maschinenheber von HTS mit angebauter Hydraulikeinheit haben ein fein dosierbares Ablassventil damit die angehobene Last exakt positioniert werden kann.

Eine Winde ist eine mechanische Vorrichtung zum Heben oder Senken von Lasten. Die Geräte wurden ursprünglich mit einer Zahnstange und Kurbel betrieben und später auch mit einer Hydraulik ausgestattet. Die Geräte sind allerdings durch ihre Bauart nicht sehr gut geeignet für den Transport von Maschinen. Aus der Grundidee der hydraulischen Winde hat sich später dann der ECO-Jack® Maschinenheber in Fellbach entwickelt, der speziell für die Anforderungen in der Industrie gebaut wird.

HTS gewährt für seine Maschinenheber eine Garantie von 5 Jahren, wenn regelmäßig eine Wartung samt UVV Prüfung von HTS oder einem autorisierten Unternehmen gemacht wird. Zur jährlichen UVV Prüfung sind Sie gesetzlich verpflichtet. Sollte die Wartung nicht ausgeführt werden, erlischt auch die Garantie.

Bei allen Problemen werden Sie sich bitte an den HTS Service oder an den Händler, bei dem Sie Ihre Geräte gekauft haben.
